粉尘隔爆阀管道隔爆阀无火焰泄爆阀

简介——江西世纪行 刘工：189-7998-8077

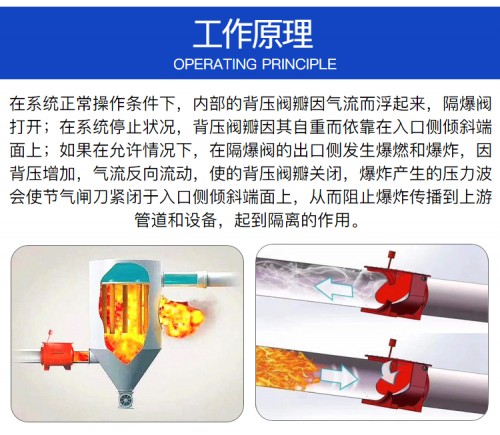

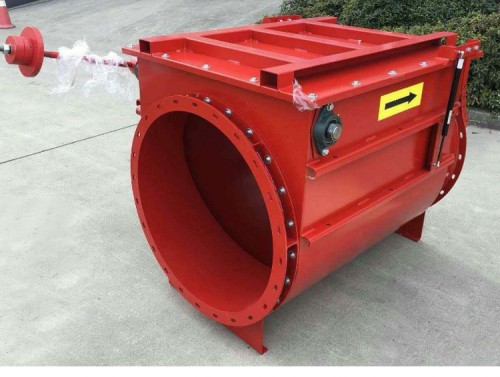

    粉尘管道单向隔爆阀包括阀壳、阀瓣、接近开关和闩锁，阀壳的两端分别设有进口法兰和出口法兰，阀壳内设有腔体，阀瓣位于腔体内，阀瓣通过轴与阀壳的一端转动连接，当处于筏作状态或隔爆状态时，阀瓣的内表面与进口法兰位于腔体内的一端的端面相贴合，轴上设有位于阀壳的锁止杆，阀壳的底部设有用于检测阀瓣位置的接近开关，闩锁与阀壳的一端的外侧壁连接，闩锁内设有用于阻挡锁止杆的锁杆，接近开关与闩锁连接，接近开关控制锁杆的伸出，当接近开关感应到阀瓣到达位置时发出信号，闩锁的锁杆弹出，阻挡止锁杆。避免了二次的产生，防止的冲击波和火焰重新回到管道系 统中，保证了隔爆阀上游的人员安 全和设备安 全。

 粉尘管道隔爆阀单向防火阀产品特点

1、被动式粉尘隔爆阀，不依赖外部电气设备；（可选配电控式阀门锁止机构，在时关闭阀门）；2、材质：Q235; 可选不锈钢材质；3、产品适用爆燃指数KST值可达400bar.ms4、适用：粉尘和无机粉尘(含金属粉尘)；5、适用温度场所：-20 – 85OC(或更高，请咨询我们)6、风速范围：35m/s7、适用于被保护设备泄爆压力：0.5 Bar8、压力损失：100Pa~500pa(不同尺寸)      9、执行标 准：EN15089    EN16447；可提供国内机构的检测；10、流量：40m/s11、设计度：0.05MPa12、粉尘特性：Kst, max ≤400 Bar, m/s；(ST1/ST2类粉尘)13、产品规格： DN100 – DN1000；（特殊规格可按需订做）14、可选配: 可选配阀位闭合指示开关、电动开 锁等附件和粉尘聚积传感器(开关量输出)15、安装方式：与容器入风口侧保持水平与垂直安装、且保持不小于5-8倍管道直径的安装间距16、带自锁机构，手动复位；防止回火。
